Compact and Small Foot Print IPCE System with Easy Operation

Specifications
Size:   W290 x D375 x H390
Measurement wavelength:   300 nm to 1100 nm
Irradiance:   1 mW at 480 nm, DC measurement
Shutter:    Manual
Filter:  Auto change
Optical fiber :  3 mm Φ　1 m in length
Reference Si cell:  S1337-1010BQBQ
Software:  PEC-ProS (Designed for PEC-S02)
Wavelength scan:  Step scan

Features

Setup

nPEC-S02 is recommended for researchers who already use PEC-L01 and PEC-IV2 IV measurement system.

IPCEスペクトル測定装置の特長をご紹介しています。

http://www.peccell.com/ipce.html

IPCE測定装置　PEC-S20 は、次のような組合せで納入実績があります。

PEC-S20（標準型）がスタンダードです。
有機薄膜太陽電池の研究には、ＤまたはＥタイプを選択される方が多いです。

Ａ．標準型
　PEC-S20（標準型）

Ｂ．ロックインアンプ　ＡＣ測定対応型
　PEC-S20（標準型）
　 + チョッパーユニット
+ ロックインアンプ

Ｃ．ロックインアンプ　ホワイトバイアスＡＣ測定対応型
　　PEC-S20（標準型）
　 + チョッパーユニット
+ ロックインアンプ
　　+ ホワイトバイアス対応２分岐ファイバ

Ｄ．Keithley 2400対応型　ＤＣ測定
　 PEC-S20（標準型）
+ Keithley 2400ソースメータ

Ｅ．1mmφ集光光学系型　ＤＣ測定
PEC-S20（標準型）
　　+ アクロマートレンズ光学系

Ｆ．1mmφ集光光学系型　ＤＣ測定Keithley2400
PEC-S20（標準型）
　　+ アクロマートレンズ光学系
+ Keithley2400

---
お手持ちのKeithley2400ソースメータと組合わせることも可能です。

PEC-S20は、直径3mmのバンドル光ファイバで照射します。

照射光量は、波長500nmにおいて、IPCEの値が0.6の太陽電池を測定すると、0.6mAの電流が流れます。

電子数に変換すると、3.8x 10¹⁵個/s IPCEが0.6なので、照射の光子数は、6.3x 10¹⁵個/s です。

一方、500 nmの光子のエネルギーは、4x10^-19 Jなので、
照射エネルギーは、4x10^-19 J × 6.3x 10¹⁵個/s で、

「2.5 mW＠φ3mm」です。←カタログ値））

単位面積あたりでは、「35mW/cm²」を実現！

高い単色光強度により、ＩＰＣＥのＤＣ測定に適した設計となっています。

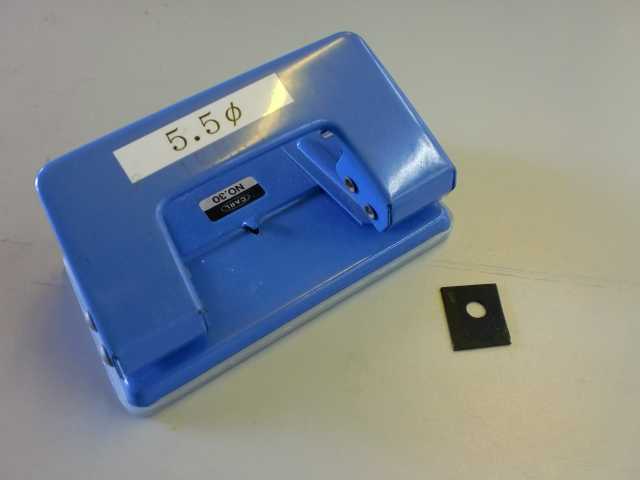

PEC-S20型 の光ファイバの外径は、5.5mmです。

ちょうど、穴あけパンチの穴のサイズと同じです。

いらなくなった黒いフロッピーディスクのプラスチックに穴あけパンチで穴をあけると、マスク兼ライトガイドの出来上がりです。

*一般的な穴あけパンチは、6mmと5.5mmの二種類があるようです。

PEC-S20 型　IPCE測定装置は、極めてシンプルな測定を実現しています。

１）サンプルをセット
２）光ファイバをサンプルに接射
３）測定ボタンをクリック
４）ＩＰＣＥスペクトルのリアルタイム表示。Jsc自動計算。

光ファイバの接射方式により、サンプルにあたる光量をいつも同じにすることができます。

１日に１００個のセルを測定するなど、ルーチンで沢山の測定をこなす用途に適してきます。

大学においては、どの学生さんでも、操作方法に迷うことなく使うことができます。

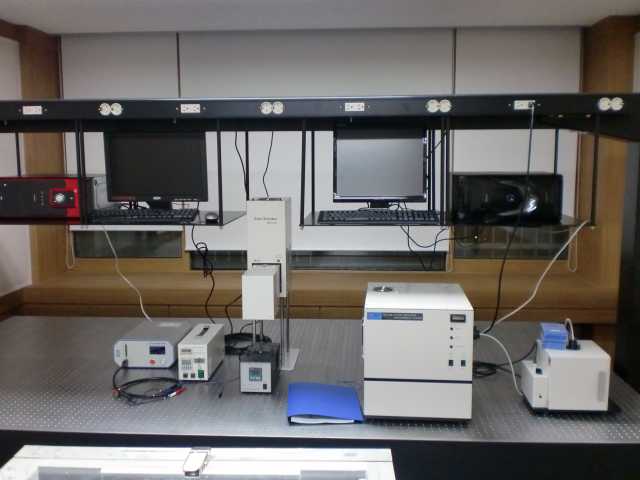

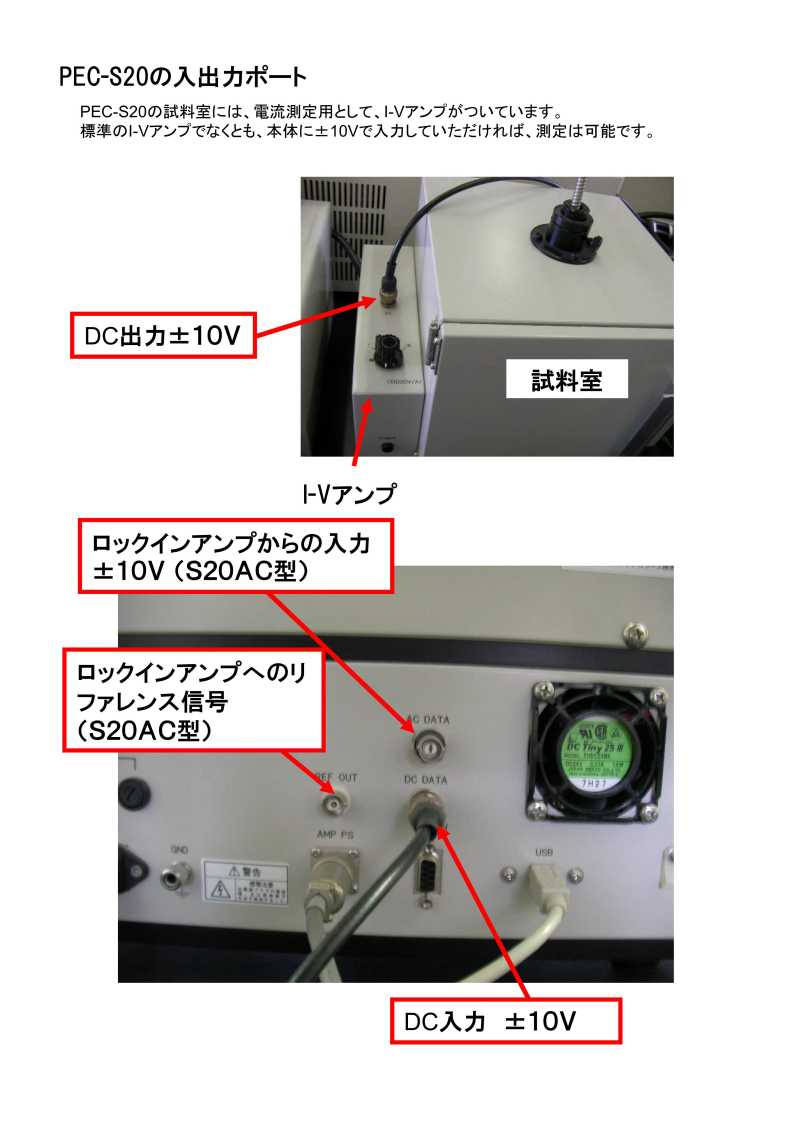

PEC-S20型　IPCE測定装置の信号入力は、±１０Ｖの電圧信号です。
アナログ出力（電圧）のある計測器の信号を入れることも可能です。

PEC-S20型では、電流計としてKeithley2400型ソースメータ対応とすることができます。この場合、ソースメータで、バイアス電圧をかけながらのIPCE測定も可能です。

アクロマートレンズ光学系を用いた直径１mmの集光光学系をオプションで開発しました。

新型太陽電池（有機薄膜太陽電池）等の性能評価にお使いいただけます。

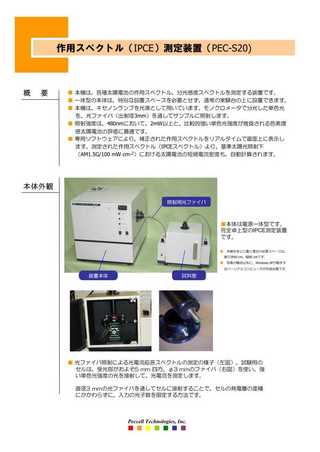

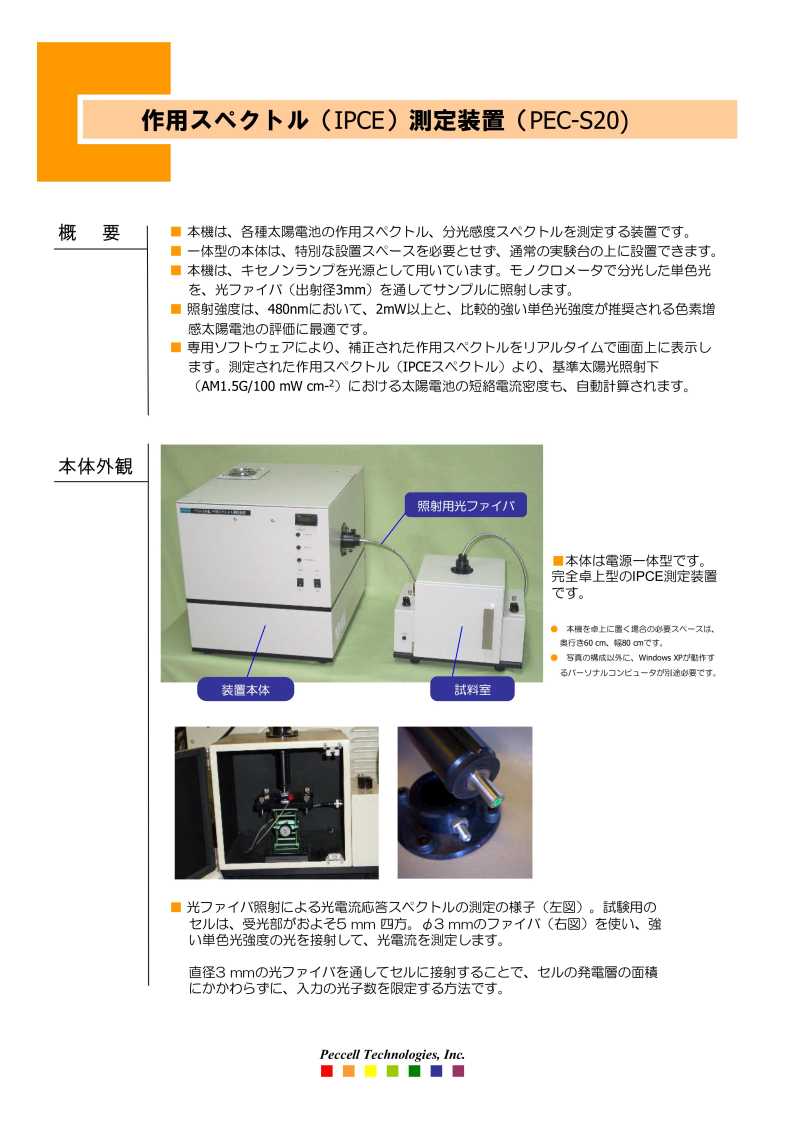

IPCE測定装置PEC-S20型が、Keithley2400型ソースメータに対応しました！

太陽電池にバイアス電圧をかけながら、測定することができます。

Keithley2400型ソースメータへの対応にご興味のある方は、ご連絡ください。

＊Keithley2400型ソースメータとＰＣの接続は、GPIBとなります。
